住宅配电箱系列（二）
适用范围
〇轻触弹是起人性化的箱盖设计，方便家居应用。
〇面板为防火阻燃ABS,纯象牙色，强度高，不变色，透明材料为PC;
〇底盒材料为优质冷乳钢板，表面喷塑处理，不变形，不氣化，耐腐蚀;
〇端子带阻燃护罩，接线安全、可靠；
〇可调节的机架，可调节的深度，非常利于工程安装；

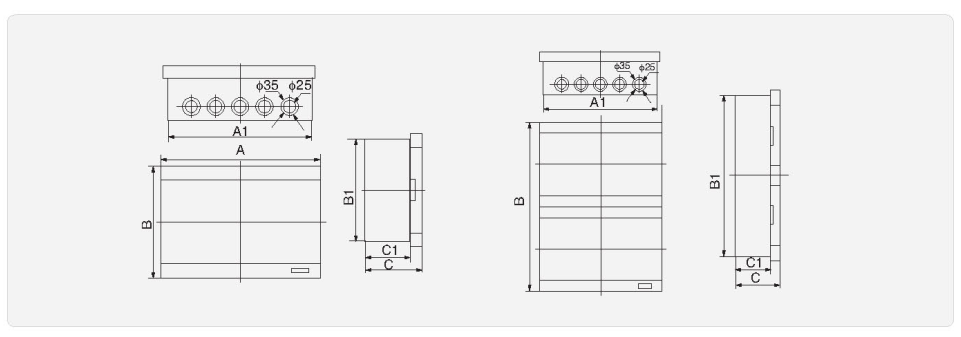

结构示意图
安装尺寸
![~RTQ7~Q~8NUE7W]R6`MQSXP.png](../ueditor/net/upload/image/20180511/6366165199299454777382139.png "~RTQ7~Q~8NUE7W]R6`MQSXP.png")
序号 | 名称 | 盖类型 | 型号 | 尺寸{mm) |
A | B | C | A1 | B1 | C1 |
1 | 2-4回路暗装配电箱 | 透明(不透明） | WSP2-4 | 140 | 160 | 88 | 122 | 142 | 77 |
2 | 5-9回路暗装配电箱 | 透明(不透明） | WSP2-9 | 255 | 210 | 95 | 230 | 182 | 80 |
3 | 10-14回路暗装配电箱 | 透明(不透明） | WSP2-14 | 325 | 210 | 95 | 300 | 182 | 80 |
4 | 15-18回路暗装配电箱 | 透明(不透明） | WSP2-18 | 415 | 210 | 95 | 390 | 182 | 80 |
5 | 19-28回路暗装配电箱 | 透明(不透明） | WSP2-28 | 325 | 425 | 95 | 300 | 395 | 80 |
6 | 29-36回路暗装配电箱 | 透明(不透明） | WSP2-36 | 415 | 425 | 95 | 390 | 395 | 80 |
7 | 37-42回路暗装配电箱 | 透明(不透明） | WSP2-42 | 325 | 640 | 95 | 300 | 610 | 80 |
8 | 43-54回路暗装配电箱 | 透明(不透明） | WSP2-54 | 415 | 640 | 95 | 390 | 610 | 80 |
9 | 55-72回路暗装配电箱 | 透明(不透明） | WSP2-72 | 415 | 850 | 95 | 390 | 820 | 80 |
