住宅配电箱系列（四）

适用范围

PZ30模数化终端组合电器适用于交流频率50Hz、额定工作电压 220V或380V,额定电流不超过100A的单相三线或三相五线的末端电路 中，作为对用电设备进行控制、配电，对线路的过载、短路、漏电、 欠电压起保护作用，可广泛用于现代宾馆、商业、工矿企业和民用住 宅等建筑物中。

型号及其含义

正常工作条件及安装条件

〇温度：周围空气温度不超过+40°C,周围空气温度的下限为-5° C;

〇湿度：最高温度为+40°C时，空气的相对湿度不超过50%;在较低的温度下可以允许有较髙的相对湿度，例如+20°C时达90%;

〇海拔:安装地点的海拔不超过2000m;

〇安装类别：‖类；

〇污染等级：3级

主要技术参数

结构特征

主要结构部件有盖、箱体、透明罩门、安装轨、导电排、进线护罩和母线挡板等，并设有中性线和接地端子排。外壳分全塑、塑 面铁底、钢和不镑钢等，可根据需要选择。箱内电器元件全部采用宽度为9mm模数的模数化电器元件，安装于TH35-7.5型安装轨， 根据需要可任意组合成各种不同的电路方案。安装容S有2-54单元。安装的电器元件手柄外露，便于操作，其他带电部件均遮盖于 上盖内部，使用安全可靠。安装形式有明裝(悬挂式}与暗装(嵌墙式)两种，暗装箱体备有预埋箱，便于用户安装使用。

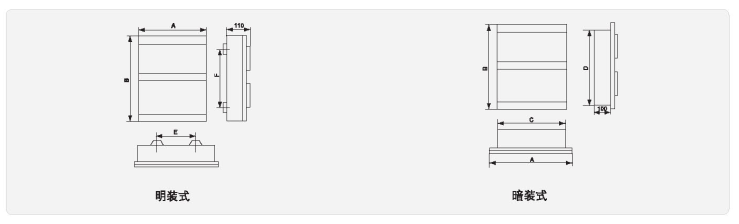

外形尺寸和结构

订货须知

〇产品型号、组合编码和对应于各单元所选元件的型号与规格或列出组合方案的电气系统图及列表注明组合时各种元件的型号与规格;

〇数量；

〇用户对组合电器的特殊要求，如外壳材料与颜色、开门方式、防护等级、安装型式、是否要套箱{预埋箱）等。
