KYN28A-24型铠装移开式交流金属封闭开关设备

适用范围

KYN28A-24 (Z)型铠装移开式交流金属开关设备（以下简称“开关设 备"），主要用丁额定电压为24kV、额定频率为50~60Hz的电力系统中，主 要对发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电 所的受电、送电及大型髙压电动机起动等，实行控制保妒、临测之用。本开 关设备性能满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器 手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止 误入带电隔室、防止在带电时误合接地开关的“五防”联锁功能，可配用我 公刮开发试制的NVI-24型真率断路路器，实为一种件能优越的配电装置

型号及其含义

正常使用条件

〇周围卒气温度：-5 0C~_40 0C;

〇海拔高度：小超过lOOOm;

〇相对湿度：

曰半均相对湿度小大丁 95%

月半均相对湿度小大丁 90%;

〇地M烈度：小超过8度；

〇无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

特殊使用条件

〇在超过IEC298规定的正常使用条件下时,由用户和制造厂协商。

技术参数

结构特点

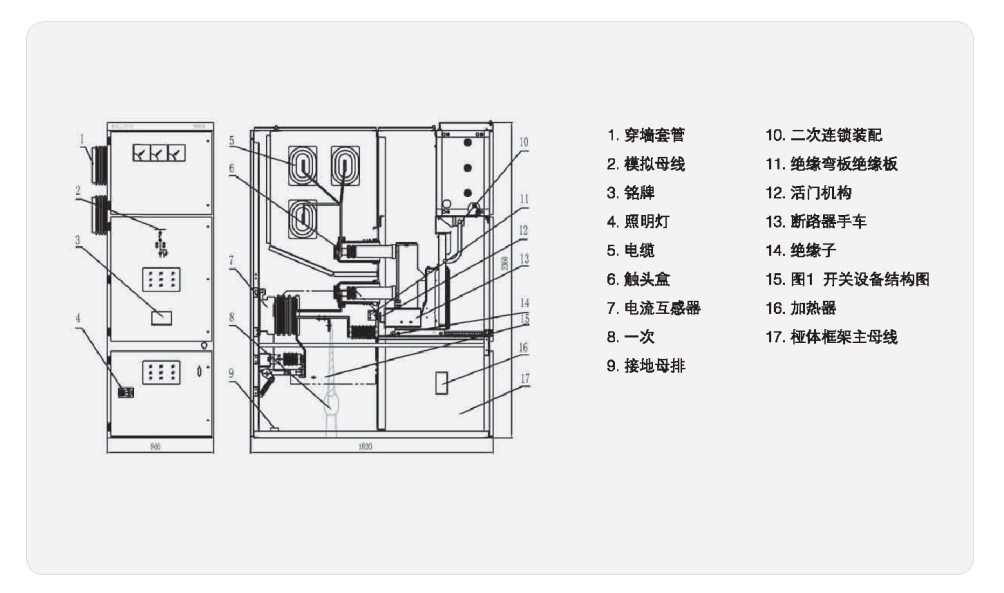

〇开关设备由柜体和-P置可抽了部件（即手车）两大部分 组成，见图1。札体分四个单独的隔室，外壳防护等级为 IP4X,各小室外间和断路器室门打开时防护等级为IP2X。 具有架卒进了线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正而进行安装调试和维护，因此它可以背靠背组成双重排 列和靠墙安装，提高了开关设备的安伞件、灵活性，减少了 占地面积。

产品成套性

供货时应提供下列文件和附件：

〇产品合格证；

〇装箱单；

〇出厂检验报告；

〇使用说明书；

〇设备及备品配件清单；

〇二次接线图；

〇中S手车操作摇柄，接地开关操作手柄、储能手 柄及中置手车转运车（合同合S10台以下，每5台配 —套：超过10台，每增加10台，加1套）

订货须知

订货时应提供下列资料：

〇主结线方案编号及单线系统图，排列图及半而布罝图；

〇二次接线图，端子排列图，若无端子排列图进按制造厂家端子排列图；

〇开关设备的电器元件的型号、规格、数董；

〇电气设备汇总表；

〇需要母线桥（两列柜间母线桥和墙柜间母线桥）时需提供跨距和高度尺;

〇开关设备使用在特别环境条件时在订货时提出；

〇需要其它或超出规定附件供应时提出种类和数量。
