YB1预装式变电站
适用范围
YB1预装式变电站,是将额定电压12kV的高压配电装置、12/0.4kV的电力变压器、低压配电装置和电能计霣装置等预装 组合在一个箱体内的紧凑型成套配电装置。
YB1预装式变电站主要用于三相交流额定频率为50Hz,额定 电压为6〜12/0.4kV的电力系统中,作为动力与照明供电之用。特 别适合于城网中改造道路两旁的配电线路,也可适用于住宅小 区、街道、大型工地、高层建筑、工矿企业及临时性设施等场 所使用。
本产品符合GB/T17467《高压/低压预装式变电站》、IEC601330《高压/低压预装式变电站》。

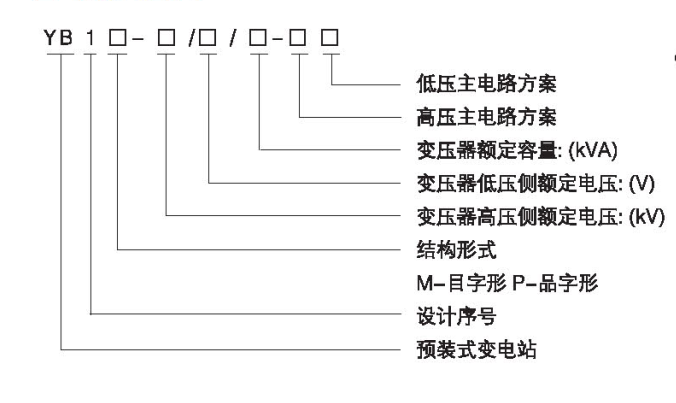

型号及含义
结构特点
〇结构紧凑、体积小、整体强度高、运输安装方便 是其主要特点。
〇箱变底座为槽钢焊接式结构,鹿座以上的围板、 圈梁、隔板、门和顶盖等部分通过局部焊接或螵 栓组装。箱壳采用钢板结构,特别考虑了钢结构 件防锈蚀能力,厚度不小于3mm,薄弱位置有加 强筋,使其有足够的机械强度,在起吊、运输、 安装中不得变形或损伤。密封部位有可靠的密 封性能,防护等级不低于IP33,箱体外(不含基 础)无外露可拆卸的螺栓,并采用自然通风方式, 在门板和上圈梁处开有通风孔,以确保在正常环境 温度下,所有电器设备的运行温度不起过其最高允 许温度〇箱顶盖有大于5%的坡度,不致积水。
〇高压室可配SALSTOM公司生产的带熔断器的FBA 系列SF6气体密封环网柜,或计fi柜,或10kV六 氟化硫高压开关柜(该系列开关柜具有体积小、无 需维护、操作简单、安全度高、经济适用等特点}
〇变压器室采用S9及以上型号的全密封型油浸自冷 式变压器,变压器壳体装有压力释放装S,下部 设置接油槽,能容纳本箱变的变压器容量,以防变 压器油外诞。
〇变压器室可安装容fi为1000kVA以下,电压为 12/0.4W的全密封式油浸式电力变压器或干式变压器 〇低压室选用电容器专用型交流接触器、阻燃型接 线端排等元器件,低压室内无裸露导体,低压母 线外加热塑,保证其安全可靠,低压室可根据用 户的不同要求进行设计,并可安装自动无功补偿 装置。
〇高压室到变压器用封闭式接头连接,进出线电缆 为三相水平排列,每个回路均配有相应规格的电 缆终端附件(含三相分支手套及直角式靴型绝缘 罩,低压电缆铜接头经涮锡)。
预装式变电站主要技术参数
| 项目 | 单位 | 参数 |
| 酿电压 | kV | 7.2, 12 |
| 離频率 | Hz | 50 |
高 压 单 元 HV | 痴t受电压 | 对地、相间 | kV | 42 |
断口间 |
| 48 |
酿飾中击般电压 | 对地、相间 | kV | 75 |
断口间 | 85 |
縱电流 | 主回路 | A | 630 |
| 熔断®回路 |
| 200 |
| 額定短时耐受电流有效值(3s】 | kA | 16、25、25 |
| 酿峰值耐受电流 | kA | 40、50、63 |
| 額定开断电流 | A | 200、 630 |
低 | 酿电压 | V | 400 |
压 | 酿电流 | A | 400 630 1260 |
单 | 额定短时耐受电流有玫值 | kA | 30、50 |
元 | 酿峰值耐受电流 | kA | 63、105 |
LV | 补偿容量 | kvar | 0 〜320 |
变压器 | 酿容量 | kVA | 80—630 |
单元T | 阻抗电压 | % | 4; 4.5 |
平面布置形式及外形尺寸

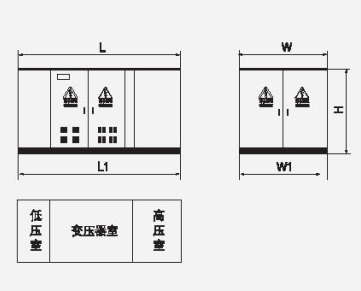

〇沉箱“目”字形变电站外形尺寸和平面布置形式
产品型号 | 外形尺寸mm | 占地面赋门展面积) | 重量约t |
YB1M-12/0.4/200 | L=2400, W=1700, H=2100 L1=2200, W1=1500, H1=500 | 3.3(5.2) | 2.5 |
YB1M-12/0.4/500 | L=2650, W=1950( H=2230 L1=2500, W1=1800, H 1=620 | 4.5(6.8) | 4 |
YB1M-12/0.4/630 | L=3000, W=2600, H=2500 L1=2800, W1=2400, H1=620 | 6.72(10.5) | 5.5 |
YB1M -12/0.4/1000 | L=3000, W=3000, H=2500 L1 =2800, W1 =2800, H1 =620 | 7.84(10.7) | 6.5 |

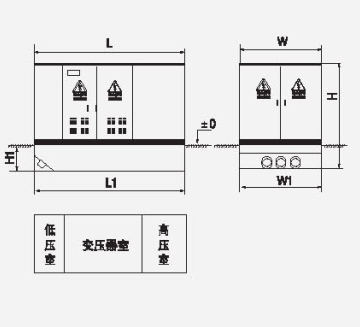

〇平置"目”宇形变电站外形尺寸和平面布置形式
产品型号 | 夕卜形尺寸mm | 占地面积m*(n展面积) | 重量约t |
YB1M-12/0.4/200 | L=2400, W=1700, H=1800 L1=2200, W1=1500 | 33(5.2) | 2.5 |
YB1M-12/0.4/500 | L=2650, W=1950, H=1850 L1 =2500. W1 =1800 | 4.5(6.8) | 4 |
YB1M-12/0.4/630 | L=3000, W=2600, H=2000 L1=2800p W1=2400 | 6.72(10.5) | 5.5 |
YB1M-12/0.4/1000 | L=3000, W=3000, H=2200 L1=2800, W1=2800 | 7.84(10.7) | 6.5 |

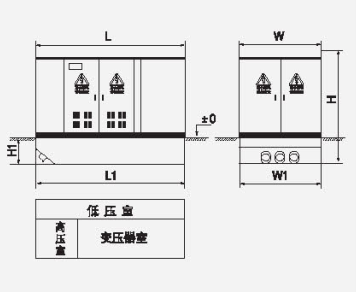

〇沉箱“品”字形变电站外形尺寸和平面布置形式
产品型号 | 外形尺寸mm | 占地面积m2《门展面积) | 重量约t |
YB1P-12/0.4/200 | L=2500, W=1600, H=2100 L1 =2400, W1=1500, H1 =500 | 3.3(6.7) | 2.5 |
YB1P-12/0.4/500 | L=2650, W=1950( H=2230 L1 =2500, W1=1800, H1 =620 | 4.5(7.5) | 4 |
YB1P-1 每 0.4/630 | L=3000, W=2600, H=2500 L1=2800, W1=2400, H1=620 | 6.72(9.5) | 5.5 |
YB1P-12/0.4/1000 | L=3200, W=2600, H=2500 L1=3000, W1=2400, H1=620 | 7.84(10,7) | 6.5 |
正常使用条件
〇周围空气温度不超过40℃,且在24h内测得的平均值不超过35℃,最低周围空 气温度-25℃.
〇海拔髙度不超过1〇〇〇m;
〇周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐 雾的污染;
〇相对湿度:在24h内测得的相对湿度的平均值不超过95%,在24h内测得的 水蒸气压力的平均值不超过2.2kPa月相对温度平均值不超过90%,月水蒸 气压力平均值不超过1.8kPa;
〇设备安装时与垂直面的傾斜度不超过3° ;
〇设备应安装在无剧烈振动和冲击的地方。
〇注:用户有特殊要求时可与我公司协商解决。
订货须知
订货时应提供下列资料: o预装式变电站的全型号;
〇高、低压回路主电路方案图;
〇辅助电路电气原理图,辅助电路电压;
〇变电站内裝元件清单{包括元器件型号、 名称、规格、数量);
〇变电站平面布置图;
〇箱体颜色{如无要求按本公司标准庭)
〇所需备品备件清单;
〇其它特殊使用条件。
