GZD(W)系列(微机控制)直流电源柜
概述
GZDW系列(微机控制)直流电源柜是针对无人值守 变电所对直流电源柜所提出的要求而研制开发的新一代 替换产品。适用于大中小型发电厂和变电站，在正常运 行和事故状态下的高压开关分合阐、继电保护、自动控 制、事故照明等所需的直流电源。
主要技术指标
〇输入电压：AC380V±10%
〇输出电压：DC220V、DC110V、DC48V
〇 输出电流：10、20、30、40、50、60、100、200A
〇稳压精度：≤1 %
〇稳流精度：≤1 %
〇纹波系数：≤1%
〇整机哚声：≤55db
〇主变温升：≤60℃
〇工作方式：连续工作
功能特点
〇具有主充、均充、浮充的充电状态选择，电压方便可调。具有稳压限流及稳流限压的功能选择。
〇微机监控单元采用大屏幕、全中文液晶显示，显示内容包括电池电压、充电电流、控母电压、充电机输出电压、电流、单节电池 电压及直流系统的一系列参数。
〇交流失电后重新投入，系统可裉据电池的容量自动选择最佳充电方式对电池进行充电。微机监控单元退出系统后，不影响直流系 统的正常运行。

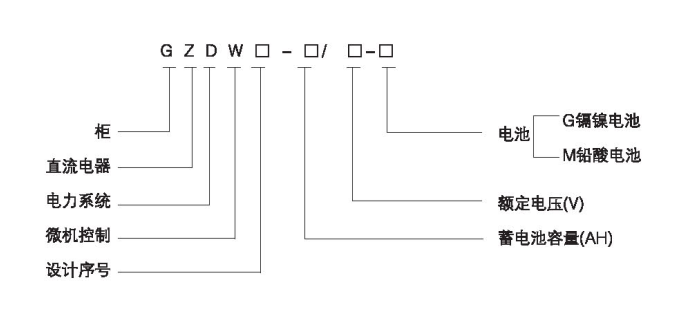

型号说明
![6]VR%QM717LQL$E~(4B`00W.png](../ueditor/net/upload/image/20180511/6366164955836993947549690.png "6]VR%QM717LQL$E~(4B`00W.png")
设计序号说明
产品型号 | 序号说明 | 规格(种） | 适用范围 |
GZDW30-D / □ | 单母线分段、单组电池、二台双线充电输出、无降压回路 | 10 | 发电厂或大型变电站 |
GZDW31-D/D | 单母线、单组电池、二台双线充电输出、无降压回路 | 10 | 发电厂或大型变电站 |
GZDW32_a / 口 | 双母线分段、单组电池、二台双线充电输出 | 20 | 10-220kV变电站和中小型厂 |
GZDW33-D / □ | 双母线、单组电池、二台双线充电输出 | 20 | 10-220kV变电站和中小型厂 |
GZDW34-D / □ | 双母线分段、单组电池、二台三线充电输出 | 20 | 10-220kV变电站和中小型厂 |
GZDW35-。/口 | 双母线、单组电池、二台三线充电输出 | 20 | 10-220kV变电站和中小型厂 |
GZDW40-D / □ | 单母线分段、单组电池、三台双线充电输出、无降压回路 | 10 | 重要发电厂或大型变电站 |
GZDW41-D/D | 双母线、双组电池、二台双线充电输出 | 12 | 10-220kV变电站和中小型厂 |
GZDW42-D / □ | 双母线分段、双组电池、三台双线充电输出 | 10 | 重要发电厂或大型变电站 |
GZDW43-D / □ | 双母线、双组电池、二台三线充电输出 | 12 | 10-220kV变电站和中小型厂 |
GZDW系列直流系统简图
