XLS双电源切换箱

概述

XLS系列双电源切换箱(以下简称XLS)适用于额定绝缘电 压660,额定频率50Hz,额定工作电压400及以下，额定电流 400A以下，BXQI用紧急供电系统在双电源间的转换，以确保主 要负荷(电梯、公灯照明、消防系统、生活用水、排水系统等)连 续可靠工作。

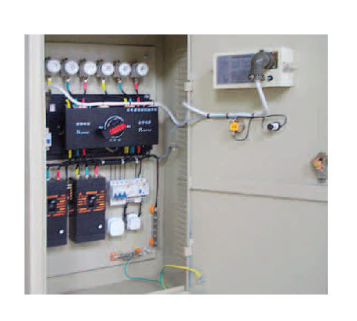

XLS控制电路和开关安装在同一底板上的売体内，使之结构 —体化，不仅降低了使用成本，

且安装方便、工作可靠、操作简捷。

产品符合GB/T 14048.11-2002《低压开关设备和控制设备 —自动转换开关电箱》国家标准

XLS系列双电电源切换箱采用优质冶轧板制作而成，其产品 结构紧凑'夕卜型美观_：有经济型和智能开关型可供选择：

主要功能

XLSUn为常用电源：初始状态时，只要Un正常，XLS都将处 于常用电源位置：当常用电源出现异常(断电)，XLS迅速切换至 备用电源：对于自投自复式和自投不复式的控制功能分别见表：

接线和安装

〇安装前先检查其型号规格是否符合要求。

〇按图纸的规定接线，常用电源按入1QF开关，备用电源端 接入2QE开关。

  〇 XLS的安装底板必须可靠接触地。

现场调试

〇合上两路电源，XLS将优先置于常用电源端。若此时开 关处在备用电源端，将自动返回常用电源端。

〇常用电源断电，XLS将迅速奇切换至备用电源端。

〇常用电源恢复正常，对于自投自复产品，开关将迅速 返回常用电源端。
